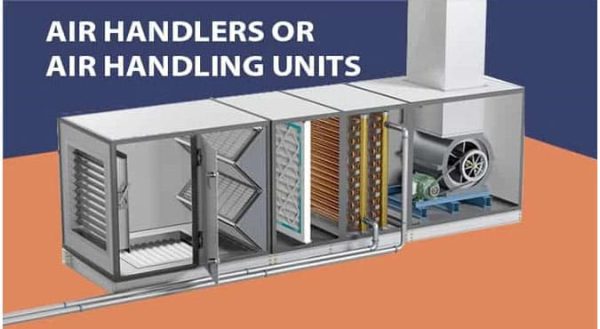

اجزای دستگاه هواساز هایژنیک ( آنتی باکتریال )

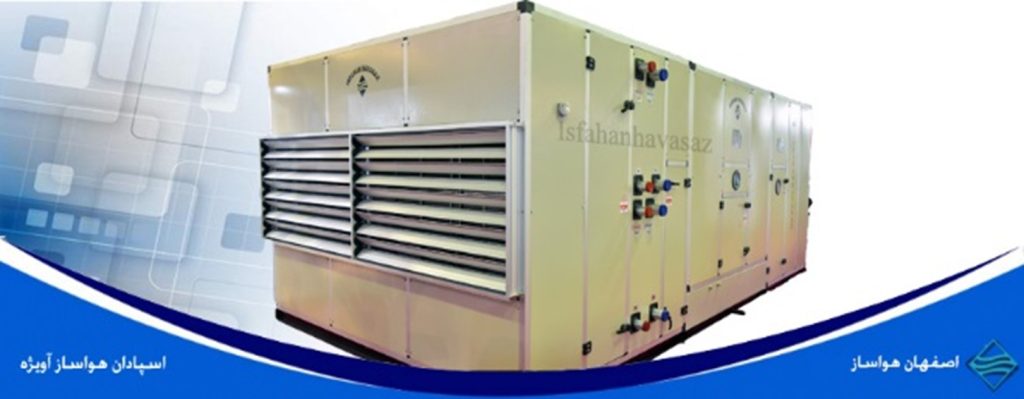

هواسازهای هایژنیک مجموعه اصفهان هواساز از ظرفیت 2500cfm تا 40000cfm تولید می گردند و از اجزای زیر تشکیل شده اند:

1. فن و الکتروموتور: فن به کار رفته در دستگاه های هواساز هایژنیک – انتی باکتریال از نوع سانتریفیوژ  بکوارد یا  پلاگ فن، دارای بالانس استاتیک و دینامیک طبق استاندارد بین المللی ISO-1940 و سیستم انتقال قدرت شامل پولی های FAST MONTAGE و تکنیک LOCK TAPER BUSH  با قابلیت دیمونتاژ، بدون نیاز به پولی کش با تکنیک WOODS آمریکا می باشد( به غیر از پلاگ فن ). خروجی هوای فن با برزنت مرغوب به بدنه دستگاه نصب می شود و از انتقال لرزش به بدنه جلوگیری می شود. الکتروموتور نصب شده بر روی فن از با کیفیت ترین مارک های داخلی و خارجی موتوژن یا زیمنس– کلاس حرارتیF – IP55  – سه فاز – بدنه پوسته چدن
2. نحوه ساخت: به طور پیچ و مهره ای قابل دیمونتاژ و مونتاژ جدید و کلیه ورق های قسمت بیرونی با رنگ الکترواستاتیک پوشش داده می شود .عایق از نوع پلی اتیلن  XPE  یا پلی اورتان جهت جلوگیری از پرت حرارات و برودت و کاهش صدا استفاده می شود .
3. کویل های سرمایی و گرمایی: کویل معمولا از لوله های مسی با فین های  آلومینیوم از نوع فین پلیت ( نسبت با انواع دیگر کویل راندمان بالاتری دارند) یا از نوع  DX انتخاب می گردند.
4. فیلتراسیون: تحقق یک اتاق تمیز معتبر و استاندارد با کمک تجهیزات مختلفی صورت می‌گیرد که اصلی‌ترین آن قسمت فیلتراسیون دستگاه است. قلب سامانه تهویه، دستگاه هواساز است که هوای مطبوع و تمیز مورد نیاز را تامین می‌کند. فیلتر های به کار رفته در دستگاه هواساز هایژنیک متشکل از پیش فیلتر فلزی از جنس آلومینیوم قابل شستشو و هم چنین بنا به نیاز مشتری از فیلتر کاغذی و  فیلتر کیسه ای در مرحله دوم فیلتراسیون استفاده می گردد. در دستگاه هواساز هایژنیک علاوه بر فیلترهای مذکور فیلتر هپا (انتی باکتریال ) نیز به دستگاه اضافه می گردد.
5. سیستم کنترل و تابلو برق:

1. سیستم کنترل دستگاه های هواساز دارای تنوع زیادی می باشند. ساده ترین راه استفاده از شیرهای سه راهی برقی مجهز به کنترلر در ورودی کویل گرمایی و سرمایی می باشد که توسط ترموستات های پیش بینی شده در هواساز و سالن با فرمان به شیرها به صورت تدریجی دما کنترل می گردد.

1.  روش بهینه تر استفاده از PLC و HMI می باشد که پس از  برنامه نویسی دمای دلخواه تنظیم می گردد.

1. استفاده از سنسورهای DPS که وظیفهی این سنسور اندازه گیری اختلاف فشار در هوای ورودی و خروجی قبل و بعد از فیلتر می باشد.

1. نصب اینورتر در تابلو برق کمک به تغییر دبی هواساز می باشد.
2. دمپر: از جنس آلومینیوم طرح آرسیوی (Arosio) ایتالیا و تیغه دمپرهای مورد استفاده دارای نوارهای هوابندی شده است و در صورت سفارش مشتری استفاده از موتور دمپر جهت باز و بسته شدن اتوماتیک دمپرها.
3. بدنه: بدنه هواساز بسیار مقاوم است و مطابق کلاس A2 استاندارد EN 1886 ساخته می شود. بدنه هواساز هایژنیک دو جداره و از جنس استنلس استیل است که در میان دو جدار عایق حرارتی نصب می گردد.  بر خلاف هواسازهای استاندارد معمول، کلیه سطوح داخل پانل ها از ورق استنلس استیل X5CrNi 18-10 تشکیل شده است. هواسازهای هایژنیک قبل از پوشش نهایی با ورق استنلس استیل، به وسیله سلیلکون‌های آنتی بیوتیکال برای جلوگیری از نفوذ آب به تجهیزات زیرین دستگاه، هنگام شستشوی کابین صدا خفه کن درون دستگاه ها به صورت افقی آب بندی شده که با دستگاه های استاندارد متفاوت است و یک فضای خالی در کف کابین ایجاد شده که بدین وسیله، شستشوی قطعات صدا خفه‌کن امکان پذیر می باشد.
4. 1. دیگر امکانات:
   • امکان ساخت هواساز به صورت یک منطقه ای و چند منطقه ای وجود دارد.
   • سازه ها از جنس استینلس استیل یا پروفیل های آلومینیوم اکسترود ویژه ساخته می شود.
   • درب بازدید و سرویس به صورت کامل هوابندی شده و هوای محیط نمی تواند به هواساز نفوذ کند.
   • هواساز مجهز به فشارسنج دیفرانسیلی در دو طرف فیلتر هپا یا اولپا است و زمان تعویض فیلتر را اعلام می کند.
   • هوابندی درزها و سوراخ های هواساز به گونه ای است که هیچ گونه هوایی از خارج نمی تواند به هوای عبوری نفوذ کند و بالعکس
   • در تمام مراحل ساخت دستگاه استاندارد DIN رعایت شده و نکات لازم برای سهولت نظافت داخلی و اجزای تشکیل‌دهنده مراعات می شود.
   •
     کابین‌های صدا خفه کن از آلیاژ کروم-  نیکل ساخته شده اند. معمولاً ارتفاع پایه‌های زیر دستگاه ها و ورق های آهنی mm 200  انتخاب می‌شوند تا ارتفاع سیفون را برای هواسازهای هایژنیک تامین کنند.
   •
     پایه ها و غلتک ها با ورقه های آهنی با آلیاژ کروم- نیکل ساخته شده اند.
   •  سینی‌های تخلیه نیز بر اساس استاندارد از جنس کروم- نیکل ساخته شده‌اند.  برای جلوگیری از تجمع آب در محل اتصالات یونیت‌ها، بعد از این که به وسیله اتصلات مخصوص به هم متصل شده اند، با پانل‌های استنلس استیل آلیاژ نیکل- کروم پوشیده می‌شود.
   •
     برای شستشوی بهتر، قاب فن‌ها بالاتر از دستگاههای دیگر نصب می‌شود. درون دستگاه ها چراغهای ثابت و کابل‌کشی مناسب جهت بازدید داخل قرار داده شده است
   •
     اکثراً فن‌ها که پره های آنها به طرف عقب خم خورده و پره‌های آنها در پشت قرار گرفته( نوع بکوارد یا پلاگ فن ) ، بدین دلیل که به سادگی قابل ضدعفونی باشند و هنچنین بتوان INVERTER روی آن ها نصب کرد؛ برای هواسازهای هایژنیک توصیه می‌شوند.
   •
     هواسازهای هایژنیک مخصوص بخش بهداشت و تجهیزات اتاق تمیز طراحی شده‌اند و دارای ویژگی‌های کاربردی گسترده‌ای هستند. این هواسازها با میکرو پروسسورهایی که به همین منظور طراحی شده‌اند کنترل می‌شوند.
