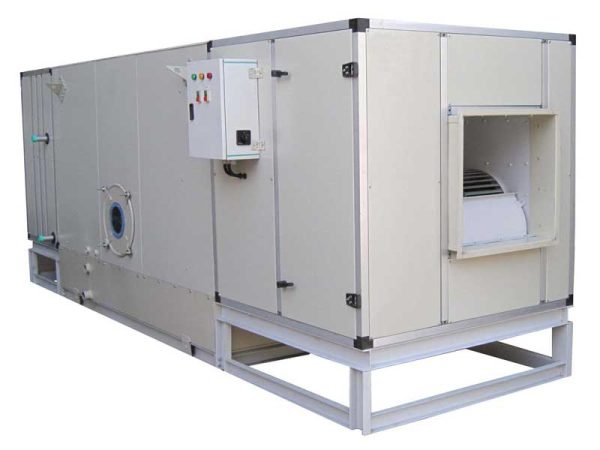

ساخت دستگاه های هواساز ایرواشر

ویژگی های ساخت دستگاه های هواساز ایرواشر ساخت اصفهان هواساز

هواساز ایرواشر تولید شده در مجموعه اصفهان هواساز ، دارای ویژگی های خاصی می باشد که در زیر به تعدادی از آن ها اشاره شده است :

فن:

1- فن از نوع سانتریفیوژ بکوارد، فوروارد و یا نسل جدید فن های طرح کامفری ایتالیا، دارای بالانس استاتیک و دینامیک طبق استاندارد بین المللی Iso-1940

2- پولی ها از جنس آلومینیوم دارای بالانس استاتیک و دینامیک تسمه به مدل B Type ( V-Belt) کره ای

3- شافت ها از نوع صیقلی سنگ خورده و از جنس CK 45(استیل کربن) توپر محافظت شده به وسیله وارنیش ضد خوردگی ( دو پولیشه یزد ) ، اتصال درین حلزونی

4- یاتاقان ها از نوع خود تنظیم با مارک های ASAHI و یا KOYO ژاپن دارای لوله مویی مجهز به گریس کاری مداوم ( قابلیت گریس زنی یاتاقان ها از خارج ) طراحی شده برای حداقل 2000 ساعت کارکرد بدون نیاز به سرویس کاری و با افزایش عمر سیستم انتقال قدرت خروجی فن ها در داخل دستگاه توسط اتصال قابل انعطاف به فلانچ های خروجی متصل می شود.

5- نصب لاستیک های لرزه گیر در قسمت زیر مجموعه فن و موتور جهت ایجاد سیستم تعلیق

6- اتاقک فن به صورت دو جداره و عایق کاری شده با عایق حرارتی و صوتی

الکتروموتور

مارک زیمنس آلمان و دیگر برندهای معتبر خارجی و ایرانی با کلاس حفاظتی IP 54

سیستم ایرواشر

به صورت کامل مونتاژ از ورق گالوانیزه HOT DIP با اتصالات پیچ و مهرهای

نازل های پاشش آب : از نوع سانتیریفیوژ یا از جنس پلی کربنات ضد رسوب با بست های استیل به صورت گیره ای ، لوله کشی کامل با لوله گالوانیزه یا پلی اتیلن و رایزرهای توزیع آب ایرواشر به نازل از جنس پلی اتیلن فشار قوی با زاویه پاشش 40 درجه پودر کننده ( اتمایزر) در جهت افزایش اختلاط هوا و آب –نازل ها بدون نیاز به جوشکاری و یا رزوه کاری بر روی لوله نصب می شوند که باعث کاهش خوردگی می شود و هم چنین سهولت در سرویس و تمیز کردن ….. می شود.

پمپ ایرواشر: از نوع کف کش– بدون نیاز به روغن کاری –با مارک توان تک –کلیه پیچ ها و شفت از فولاد مخصوص زنگ نزن ساخته شده است– پروانه از آلیاژ آلومینیوم – محفظه پمپ از چدن استفاده از رنگ اپوکسی (رنگ مخصوص بدنه کشتی ) براي قطعات چدنی و جلوگیري از زنگ زدگی- با نصب اين نوع پمپ عمليات لوله كشي پمپ به ايرواشر حذف شده و فضاي نصب را نيز كاهش مي دهد.

المینیتور: از ورق گالوانیزه یا PVC مرغوب به صورت Multy Bend تیپ W در خروج هوا از محفظه ایرواشر بدون هیچ گونه جوشکاری

لور : مجهز به لورهای جلوگیری از عبور اب با اتاقک فیلتر از ورق گالوانیزه جهت جلوگیری از پرتاب قطرات آب

کویل آب گرم

از لوله های مسی و فین آلومینیومی از نوع فین پلیت در ردیف های مختلف بسته به نیاز محیط جهت گرمایش

فیلتراسیون

بستر اول : فیلتر آلومینیومی با راندمان 25 درصد و قابل شستشو

بستر دوم در صورت نیاز : فیلتر تخت – فیلتر کیسه ا ی و ….

دمپر هوای تازه و برگشت

از نوع OBD با تيغه آلومينيومي و با مقطع Airfoil جهت آب بندي بهتر و افت فشار كمتر ساخته مي شوند- چرخ دنده ها، دمپرها و بوش ها جهت باز و بسته شدن روان از جنس پلي آميد ساخته مي شوند .با قابلیت نصب موتور دمپر روی آن

بدنه

تماما از ورق گالوانیزه گرم (HOT DIP) دو جداره و عایق شده از نوع پلی اتیلن یا XPE، نحوه ساخت به صورت کاملا پیچ و مهره ای جهت جلوگیری از خوردگی، افزایش عمر دستگاه، قابلیت مونتاژ و دیمونتاژ آسان ، ورق ها پس از رنگ کاری با لاستیک های مخصوص به پروفیل استراکچر بسته شده و کاملا هوابندی می شود.

کلاف بندی: از پروفیل آلومینیوم اکسترود و ایج شده و کرنرهای اولترامید

شاسی: از نادوانی فابریک که پس از جوشکاری و فرزکاری رنگ می گردد.

امکان دسترسی

اتاق فن و اتاق تبخیر دارای درب بازدید لولایی با لولا و دستگیره پلی پروپیلن با هوابندی مناسب و دسترسی آسان طبق طرح آرسیو ایتالیا – استفاده از لاستیک های آب بندی در تمامی قسمت ها

رنگ آمیزی

از نوع پودری کوره ای الکترواستاتیک با مقاومت بالا در مقابل شرایط جوی و تابش خورشید

سیستم کنترل و تابلو برق:

سیستم کنترل دستگاه های هواساز دارای تنوع زیادی می باشند. ساده ترین راه استفاده از شیرهای سه راهی برقی مجهز به کنترلر در ورودی کویل گرمایی و سرمایی می باشد که توسط ترموستات های پیش بینی شده در هواساز و سالن با فرمان به شیرها به صورت تدریجی دما کنترل می گردد.
روش بهینه تر استفاده از PLC و HMI می باشد که پس از برنامه نویسی دمای دلخواه تنظیم می گردد.
استفاده از سنسورهای DPS که وظیفهی این سنسور اندازه گیری اختلاف فشار در هوای ورودی و خروجی قبل و بعد از فیلتر می باشد.
نصب اینورتر در تابلو برق کمک به تغییر دبی هواساز می باشد.
مارک LS و اینورتر مارک زیمنس

مشخصات قسمت کنترلی:
